Dynaaminen sulasekoitin: toimintaperiaate, tyypit ja valintaopas

A dynaaminen sulasekoitin on tehokkain ratkaisu polymeerisulaiden homogeeniseen sekoittumiseen kemiallisten kuitujen kehruu- ja muovinkäsittelylinjoilla. Toisin kuin staattiset vaihtoehdot, se käyttää moottorikäyttöistä pyörivää elementtiä aktiivisesti leikkaamaan ja jakamaan sulan. erinomainen sekoituksen tasaisuus jopa korkeilla viskositeettieroilla . Valmistajille, jotka integroivat masterbatsin suoraan linkousprosessiin, se eliminoi esisekoittamisen tarpeen ja mahdollistaa reaaliaikaisen väri- tai lisäaineannostelun tasaisin tuloksin kaikissa kehruunan asemissa.

Tässä artikkelissa kerrotaan, kuinka dynaaminen sulasekoitin toimii, sen tekniset tiedot, miten se verrataan staattisiin sekoittimiin, mitä sovelluksia se palvelee ja kuinka valita oikea kokoonpano tuotantovaatimuksiisi.

Mikä on dynaaminen sulasekoitin ja miten se toimii

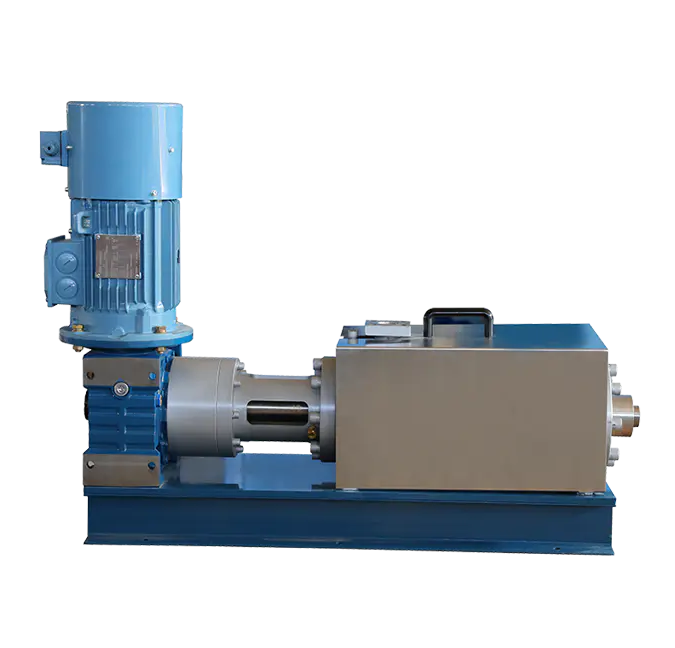

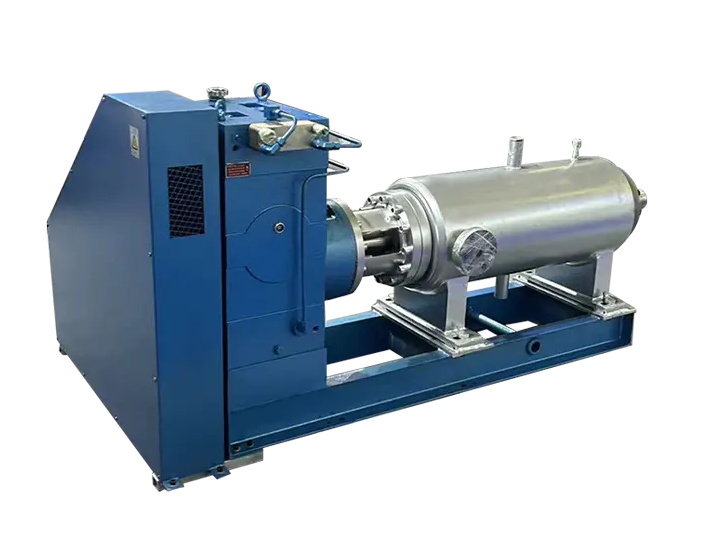

Dynaaminen sulasekoitin on moottorikäyttöinen linjassa toimiva sekoituslaite, joka asennetaan suoraan polymeerisulan virtausreitille – tyypillisesti ekstruuderin ja kehruupumpun väliin. Se koostuu lämmitetystä kammiosta, jossa on pyörivä sekoitusroottori, jota käyttää ulkoinen moottori. Kun sula kulkee läpi, roottori synnyttää toistuvia leikkaus-, venymä- ja jakautuvia virtauskuvioita, jotka hajottavat pitoisuusgradientteja ja muodostavat molekyylisesti tasaisen seoksen.

Toimintaperiaate perustuu kolmeen samanaikaiseen mekanismiin:

• Hajauttava sekoitus — Roottori jakaa ja yhdistää sulavirrat lisäaine- tai masterbatch-hiukkasten levittämiseksi tasaisesti poikkileikkaukselle.
• Dispersiivinen sekoitus — suuret leikkausvoimat roottori-staattorivälissä hajottavat pigmentin tai funktionaalisen lisäaineen agglomeraatit hienoiksi, stabiileiksi dispersioiksi.
• Terminen homogenisointi — aktiivinen virtaus estää lämpökerrostumisen varmistaen tasaisen sulamislämpötilan jokaiseen kehruuasentoon.

Pyörimisnopeus on itsenäisesti säädettävissä (yleensä jopa 50 r/min), jolloin käyttäjät voivat säätää sekoitusvoimakkuutta muuttamatta ekstruuderin tai annostelupumpun asetuksia. Tämä irrotettu ohjaus on kriittinen etu suorissa kehruulinjoissa, joissa sulatteen läpäisykyvyn on pysyttävä vakiona.

Tekniset tiedot ja konfigurointivaihtoehdot

Dynaamisia sulasekoittimia on saatavana useissa eri kokoisissa ja paineluokissa, jotka sopivat erilaisiin tuotantoasteikkoihin. Seuraavassa taulukossa on yhteenveto vakiokonfiguraatioparametreista:

Halkaisijaltaan leveimmät mallit (250–300 mm) sopivat suurille POY- tai FDY-linjoille, jotka käsittelevät kymmeniä tonneja päivässä, kun taas kompakteja 25–50 mm:n yksiköitä käytetään yleisesti pilottikehruukoneissa tai erikoiskuitujen tuotekehitysasennuksissa. Painearvojen on oltava linjassa myötävirtaan pyörivän pumpun tulopaineen kanssa — Tämän parametrin alamittaus on yleinen tiivisteen hajoamisen ja suunnittelemattomien seisokkien syy.

Dynaaminen vs. staattinen sulasekoitin: keskeiset erot

Polymeerisulatuslinjoissa käytetään sekä dynaamisia että staattisia sekoittimia, mutta ne palvelevat erilaisia tarpeita. Eron ymmärtäminen auttaa insinöörejä välttämään laitteiden alimäärittelyä vaativissa masterbatch-lisäystehtävissä.

Suorissa kehruussovelluksissa, joissa masterbatch-tiiviste (tyypillisesti annosteltuna 2–5 % pääpolymeerivirrasta) on sekoitettava korkeaviskoosiseen PET- tai PA-sulatukseen, staattinen sekoitin ei yksinään voi luotettavasti saavuttaa värin kannalta kriittisten kankaiden vaatimaa ΔE-väripoikkeamaa alle 0,5 . Dynaaminen sulasekoitin sulkee tämän raon aikaansaamalla riittävän leikkausvoiman suorituskyvyn vaihteluista huolimatta.

Ensisijaiset sovellukset kemiallisten kuitujen ja muovien käsittelyssä

Dynaaminen sulasekoitin on monipuolinen laite, jota käytetään useissa polymeerinkäsittelytilanteissa. Sen vaativin ja arvokkain sovellus on sulakehruu inline masterbatch-lisäyksellä, mutta se palvelee myös laajempaa teollista käyttöä.

Sulata suora kehruu masterbatch-lisäyksellä

Tässä asetelmassa sivuvirtaekstruuderi sulattaa värillisen tai toiminnallisen perusseoksen ja ruiskuttaa sen PET-, PA- tai PP-pääsulatusputkeen. Dynaaminen sekoitin sitten homogenisoi yhdistetyn virran ennen kuin se saavuttaa pyörivän säteen. Tämä eliminoi lastujen värjäyksen tai esisekoitetut lastut, mikä vähentää raaka-ainevaraston monimutkaisuutta ja mahdollistaa nopean värinvaihdon – tärkeä etu lyhyiden erikoislankojen tuotannossa.

Tuotantolinjat varten FDY-, POY- ja HOY-filamenttilangat kaikki hyötyvät tästä lähestymistavasta. Tasainen värisuorituskyky kaikissa kehruussa moniasentoisessa säteessä riippuu täysin sekoittimen kyvystä säilyttää tasainen pitoisuus ensimmäisestä viimeiseen kehruupakkaukseen.

Toiminnallinen kuiduntuotanto

Funktionaalisia lisäaineita, kuten palonestoaineita, UV-stabilisaattoreita, antibakteerisia aineita ja IR-absorboivia täyteaineita sisällytetään yhä enemmän kehruuvaiheeseen erillisen seostusvaiheen sijaan. Näillä on usein merkittäviä viskositeetti- ja tiheyseroja peruspolymeeriin verrattuna , joten aktiivinen sekoittaminen on välttämätöntä. Dynaaminen sulasekoitin varmistaa, että lisäainedispersio täyttää kynnysarvon, joka vaaditaan tasaisen toiminnallisen suorituskyvyn saavuttamiseksi – esimerkiksi tasainen TiO2-jakauma kontrolloidun kuidun kiiltoon tai tasainen antimikrobisten aineiden lisäys lääketieteellisiin tekstiileihin.

Kalvon ekstruusio ja musteen käsittely

Kuitukehruun lisäksi dynaamisia sulasekoittimia käytetään valukalvolinjoissa (esim. BOPP, BOPET), joissa pigmentin tasainen jakautuminen kalvon leveydelle on ratkaisevan tärkeää optisen laadun kannalta. Mustekoostumukset, joissa on suuri pigmenttimäärä, hyötyvät samalla tavoin dynaamisen sekoittimen tarjoamasta hajotuksesta, erityisesti vaihdettaessa värierien välillä minimaalisella huuhtelujäteellä.

Oikean dynaamisen sulatussekoittimen valitseminen linjallesi

Dynaamisen sulasekoittimen valinta edellyttää viiden avainparametrin sovittamista prosessiolosuhteisiin. Ylimitoitus johtaa tarpeettomaan mekaaniseen monimutkaisuuteen ja energiankulutukseen; Alimitoitus vaarantaa sekoituksen laadun ja tiivisteen rikkoutumisen.

1. Läpäisykapasiteetti: Valitse malli, jonka nimelliskapasiteetti vastaa sulatuslinjasi enimmäistuotantonopeutta. Moniasentoisissa kehruupalkeissa huomioi sulatteen kokonaisvirtaus kaikista kehruusaukon asennoista, ei vain yhdestä.
2. Käyttöpaine: Mittaa sulapaine sekoittimen tuloaukossa normaaleissa ja huipputuotannon olosuhteissa. Valitse paineluokka, joka on vähintään 20 % huippukäyttöpaineesi yläpuolella varmistaaksesi tiivisteen eheyden vuosien jatkuvan käytön aikana.
3. Polymeerityyppi ja viskositeetti: Korkean viskositeetin sulatteet (esim. korkean IV:n PET teollisuuslangoille) vaativat suuremman roottorin halkaisijan ja suuremman käyttötehon. Matalaviskositeettiset sulatteet, kuten nailon 6 prosessointilämpötilassa, voivat sallia pienempiä kokoonpanoja.
4. Lämmitysmenetelmä: Sähkölämmitys on helpompi asentaa ja sopii useimpiin vakiokuitulinjoihin. Öljylämmitys antaa tasaisemman lämpötilan jakautumisen sekoittimen rungossa ja on edullinen, kun käsitellään lämpöherkkiä polymeerejä tai kun tarvitaan tarkkaa sulatuslämpötilan säätöä (±1 °C tai parempi).
5. Masterbatch-lisäyssuhde: Suuremmat lisäyssuhteet (yli 5 %) tai perusseokset, joiden viskositeetti eroaa suuresta peruspolymeeristä, vaativat tehokkaampaa sekoittamista – suosi halkaisijaltaan suurempia malleja ja suurempaa pyörimisnopeutta.

Hyödyllinen valintatarkistuspiste: jos perusseoksen lisäysvirta on alle 3 % pääsulavirtauksesta ja polymeeriparilla on samanlainen viskositeetti, keskialueen halkaisijayksikkö kohtuullisella pyörimisnopeudella riittää tyypillisesti. Jos annostelet toiminnallisia lisäaineita yli 5 % tai sekoitat yhteensopimattomia polymeerilaatuja, valitse seuraava suurempi halkaisijaluokka ja varmista, että käyttövoima kestää jatkuvaa käyttöä 70–80 % maksimivääntömomentista .

Asennus-, käyttö- ja huoltonäkökohdat

Oikea asennus ja rutiinihuolto määräävät suoraan dynaamisen sulasekoittimen käyttöiän ja sekoitussuorituskyvyn. Seuraavat käytännöt pätevät useimmissa teollisissa polymeerisulatuslinjoissa:

Asennus parhaat käytännöt

• Sijoita sekoitin mahdollisimman lähelle perusseoksen ruiskutuspistettä minimoidaksesi sekoittumattoman virtauksen pituuden ennen pyörivää pumppua.
• Varmista, että sekoittimen lämmitysvyöhyke vastaa viereisen sulatusputken prosessilämpötilaa – yli 5 °C:n lämpötilan epäjatkuvuus voi aiheuttaa paikallisia viskositeetin muutoksia, jotka vähentävät sekoitustehokkuutta.
• Asenna käyttöyksikkö tärinäeristyksellä estääksesi mekaanisen melun siirtymisen sulavirtaan tai pyörivään palkkirakenteeseen.
• Varmista, että kaikki laippaliitännät on mitoitettu valitun paineluokan mukaan ja että tiivistemateriaalit ovat yhteensopivia polymeerin ja käsittelylämpötilan kanssa.

Käynnistys- ja sammutusmenettely

• Nosta sekoittimen runko aina täyteen prosessilämpötilaan ennen käyttömoottorin käynnistämistä. Pyörimisen käynnistäminen kylmässä, korkean viskositeetin sulassa vaarantaa käyttölaitteen ylikuormituksen ja vaurioittaa roottorin tiivisteitä.
• Nosta pyörimisnopeutta asteittain käynnistyksen aikana – vältä hyppäämistä suoraan käyttönopeuteen, mikä voi aiheuttaa painepiikkejä ylävirtaan.
• Suunniteltujen seisokkien aikana vähennä pyörimisnopeutta ennen sulavirtauksen leikkaamista, jotta sekoittumaton materiaali ei jää kammioon.

Rutiinihuoltopisteet

• Mekaaniset tiivisteet: Tarkasta jokaisessa suunnitellussa huoltoseisokissa (yleensä 3–6 kuukauden välein jatkuvassa käytössä). Tiivisteen kuluminen on yleisin vikatila, ja sitä nopeuttavat hankaavat pigmentit tai täyteaineet.
• Roottorin välys: Tarkista, että roottorin ja staattorin seinämän välinen rako vastaa alkuperäisiä määrityksiä – liiallinen kuluminen vähentää leikkausnopeutta ja sekoituslaatua ilman ilmeisiä hälytyksiä.
• Lämmitysjärjestelmä: Öljylämmitteisten yksiköiden osalta tarkista öljyn laatu ja virtausnopeus neljännesvuosittain. Heikentynyt lämmönsiirtoöljy vähentää lämpötilan tasaisuutta ja voi aiheuttaa paikallista polymeerin hajoamista.
• Ajojärjestelmä: Tarkista vaihteistoöljy, kytkimen kohdistus ja moottorin virrankulutus jokaisella määräaikaishuoltovälillä. Jatkuva moottorivirran nousu vakioprosessin olosuhteissa merkitsee tyypillisesti lisääntynyttä sulaviskositeettia tai mekaanista ongelmaa roottorikokoonpanossa.

Dynaamisen sulatussekoittimen integroinnin tuotantoedut

Kehruutuottajille, jotka ovat perinteisesti luottaneet esivärjättyihin lastuihin tai jatkosekoitukseen, siirtyminen dynaamiseen sulasekoittimeen suoraan kehruukokoonpanossa parantaa mitattavissa olevia tuotanto- ja laatuparannuksia:

• Alennettu raaka-ainevarasto: Ei tarvitse varastoida laajaa valikoimaa valmiiksi värjättyjä siruja. Yksi luonnollinen siru ja joukko masterbatch-tiivisteitä kattaa saman värivalikoiman ja varastoihin sitoutuu paljon vähemmän käyttöpääomaa.
• Nopeampi värinvaihto: Väristä toiseen vaihtaminen vaatii vain masterbatch-annostelulinjan ja sekoittimen huuhtelun, ei värillisillä lastuilla täytetyn suuren ekstruuderin puhdistamista. Vaihtoajat voivat laskea useista tunneista alle 30 minuuttiin hyvin optimoiduissa järjestelmissä.
• Tasainen langan laatu: Kuhunkin kehruupakkaukseen saapuva yhtenäinen sulatuskoostumus varmistaa, että filamentin halkaisija, sitkeys ja väri ovat spesifikaatioiden rajoissa moniasentoisen säteen koko leveydellä, mikä vähentää epäspesifisten puolojen luokittelua.
• Joustavuus toiminnalliseen kuidun kehittämiseen: Uusien suorituskykyä parantavien lisäaineiden lisääminen vaatii vain uuden masterbatch-virran käyttöönoton, ilman perussirun uudelleenmuotoilua tai pääekstruuderin uudelleentyöstämistä.
• Pienemmät energiakustannukset kiloa kohden: Erillisen seostusvaiheen eliminoiminen poistaa yhden täyden lämpö-jäähdytys-kuumennusjakson polymeerin prosessointihistoriasta, mikä vähentää kokonaisenergiankulutusta ja rajoittaa polymeeriketjujen lämpöhajoamista.

Pikamuodin ja teknisten tekstiilien markkinoille – joissa värien ketteryys ja lyhyet läpimenoajat ovat kilpailun vaatimuksia – toimittavat yritykset raportoivat, että kyky vaihtaa väriä tuotannon puolivälissä pysäyttämättä kehruulinjaa on ratkaiseva toiminnallinen etu Tämä oikeuttaa pääomasijoituksen dynaamisiin sulasekoituslaitteisiin.

Usein kysyttyjä kysymyksiä dynaamisista sulasekoittimista

Pystyykö dynaaminen sulasekoitin käsittelemään hankaavia lisäaineita, kuten TiO2:ta tai keraamisia täyteaineita?

Kyllä, mutta roottori- ja kammiomateriaalit on valittava asianmukaisesti. Epäorgaanisille pigmenteille ja mineraalitäyteaineille, joiden kovuus on yli Mohsin 5, suositellaan karkaistuja terässeoksia tai keraamipinnoitettuja pintoja roottorin ja staattorin kosketusalueille. Odota lyhyempiä tiivisteiden huoltovälejä verrattuna tavallisen pigmentin huoltoon – ajoita mekaanisen tiivisteen tarkastus 2–3 kuukauden välein kuuden kuukauden sijaan.

Soveltuuko dynaaminen sulasekoitin kaksikomponenttikuitujen kehruuun?

Kaksikomponenttisessa kehruussa, jossa kahden polymeerivirran on pysyttävä erillään kehruuputkeen asti (vaippasydän, vierekkäin), dynaaminen sekoitin asennetaan jokaiseen yksittäiseen virtaan yhdistetyn virtauksen sijaan. Tämä varmistaa, että jokainen komponentti on sisäisesti homogeeninen ennen kuin ne saavuttavat kaksikomponenttisen jakelulevyn. Kahden virran sekoittaminen yhteen ennen kehruua tuhoaisi kaksikomponenttisen rakenteen tarkoituksen.

Miten pyörimisnopeus vaikuttaa kuidun laatuun?

Suurempi pyörimisnopeus lisää leikkausvoimakkuutta ja parantaa jakautuvaa sekoittumista, mutta leikkausherkkien polymeerien (esim. tietyt nailonlaadut tai korkean IV PET) liiallinen leikkausvoima voi aiheuttaa molekyylipainon hajoamista tai ketjun katkeamista. Jokaiselle polymeeri-lisäainejärjestelmälle on optimaalinen pyörimisnopeusikkuna, jossa sekoituksen tasaisuus maksimoidaan ilman mitattavaa IV-pudotusta. Tämä todetaan tyypillisesti käyttöönoton aikana sulavirtausindeksin tai viskositeetin mittauksilla vaihtelevilla sekoittimen nopeuksilla.

Mikä on tyypillinen viipymäaika dynaamisessa sulasekoittimessa?

Viipymäaika riippuu kammion tilavuudesta ja läpimenonopeudesta, mutta se pidetään tarkoituksella lyhyenä - tyypillisesti muutamasta sekunnista alle minuuttiin - lämpöhajoamisen välttämiseksi. Dynaaminen sekoitin saavuttaa sekunneissa sen, mitä staattinen sekoitin tarvitsee paljon pidempiä virtausreittejä saavuttaakseen , mikä tekee siitä paljon kompaktimman vastaavaan sekoituskäyttöön. Tämä lyhyt viipymäaika rajoittaa myös lämpöhistorian kertymistä lämpöherkkiin polymeereihin.
