Dynaaminen sekoitin vs staattinen sekoitin polymeerisulan kehruuun: Käytännön vertailu

Kun kehruulinja tarvitsee linjassa tapahtuvaa sulasekoitusta – joko masterbatch-värin lisäämistä, toiminnallista lisäainesekoitusta tai monikomponenttipolymeerihomogenointia varten – laitepäätös perustuu kahteen pohjimmiltaan erilaiseen lähestymistapaan: dynaamiseen tai staattiseen sekoittimeen. Molemmat on asennettu sulavirtausreitille suulakepuristimen ja kehruusuuttimen välillä. Molemmat pyrkivät tuottamaan homogeenisen sulan ennen kuin se vedetään filamenttiin. Mutta kunkin mekanismi, tulosteen laatu, käyttöolosuhteet ja huoltovaatimukset ovat niin erilaisia, että väärän tyypin valinta sovelluksellesi aiheuttaa ongelmia, joita ei voida korjata loppupäässä.

Tässä artikkelissa verrataan dynaamisia ja staattisia sekoittimia suoraan parametrien välillä, jotka ovat tärkeitä kemiallisten kuitujen kehruupäätöksissä.

Miten kukin mikserityyppi toimii

Staattinen mikseri

Staattisessa sekoittimessa ei ole liikkuvia osia. Se saavuttaa sekoittumisen pakottamalla sulatetta putken sisällä olevien kierteisten tai geometristen elementtien kiinteän sarjan läpi. Jokainen elementti jakaa ja yhdistää uudelleen sulavirtauksen vähentäen asteittain pitoisuusgradientteja jokaisella läpikäynnillä. Sekoitusenergia tulee kokonaan ekstruuderin tai sulapumpun synnyttämästä sulapaineesta – sekoitin itse ei tee mitään aktiivista.

Sekoituselementtien lukumäärä määrää sekoitusvoimakkuuden. Useammat elementit tuottavat paremman homogeenisuuden, mutta lisäävät myös painehäviötä sekoittimen yli, mikä on kompensoitava ylävirran pumpulla tai suulakepuristimella. Tämä on staattisen sekoituksen peruskäyttörajoitus: et voi lisätä sekoitustehoa lisäämättä painehäviötä, etkä voi vähentää painehäviötä hyväksymättä huonompaa sekoituslaatua.

Dynaaminen mikseri

Dynaaminen sekoitin käyttää ohjattua roottoria, joka pyörii säädetyllä nopeudella lämmitetyssä, paineistetussa kotelossa, leikkaamaan ja homogenisoimaan sulaa aktiivisesti. Sekoitusenergiaa syötetään mekaanisesti käyttömoottorilla sulapaineen sijaan. Tämä erottaa sekoitusintensiteetin painehäviöstä: roottorin nopeutta voidaan säätää muuttamaan sekoitustehoa linjan tehosta tai ylävirran paineolosuhteista riippumatta.

Yksityiskohtainen selvitys dynaamisen sekoittimen toimintaperiaatteista ja konfigurointivaihtoehdoista on meidän Dynaaminen sulasekoitin: toimintaperiaate, tyypit ja valintaopas .

Suora vertailu: Kahdeksan kehruukselle tärkeää parametria

Taulukko 1 – Dynaaminen sekoitin vs staattinen sekoitin: Kemiallisen kuidun kehruun parametrien vertailu
Parametri	Dynaaminen mikseri	Staattinen mikseri
Sekoitusmekanismi	Aktiivinen mekaaninen leikkaus käytettävän roottorin kautta	Passiivinen virtauksen jakaminen kiinteiden elementtien avulla
Sekoitusvoimakkuuden säätö	Säädettävissä roottorin nopeudella – suorituskyvystä riippumatta	Korjattu elementtimäärällä – ei voida säätää käytön aikana
Paineen lasku	Matala; roottori syöttää sekoitusenergiaa itsenäisesti	Merkittävä; kasvaa elementtien määrän ja suorituskyvyn myötä
Homogeenisuus alhaisella teholla	Ylläpidetty — roottorin nopeus kompensoi virtauksen vähenemistä	Hajoaa – pienempi sulapaine tarkoittaa vähemmän tehokkaita halkeamia
Valmistus/lisäainesekoitus	Soveltuu hyvin – käsittelee kantoaineen ja lisäaineen välistä korkeaa viskositeettisuhdetta	Rajoitettu – viskositeetin epäsuhta heikentää tehokasta sekoittumista
Värin/lisäaineen konsistenssi	Korkea – aktiivinen leikkausvoima hajottaa pigmenttiagglomeraatteja	Kohtalainen — riippuu masterbatch-dispersion laadusta
Liikkuvat osat/huolto	Kyllä – roottori, tiivisteet, käyttö vaativat määräaikaishuoltoa	Ei mitään – ei liikkuvia osia, ei määräaikaista mekaanista huoltoa
Asumisajan jakautuminen	Kapea – aktiivinen sekoitus vähentää kuolleita alueita	Leveämpi — virtauksen kanavointi mahdollista elementtien liitoksissa

Missä staattiset sekoittimet jäävät vajaaksi kehruusovelluksissa

Staattiset sekoittimet toimivat luotettavasti sovelluksissa, joissa sekoitettavien nesteiden viskositeetit ovat samanlaiset, niitä on suhteellisen tasapainoisissa suhteissa ja linja kulkee tasaisella, ennustettavalla teholla. Kemiallisten kuitujen kehruussa nämä olosuhteet eivät usein täyty.

Viskositeetti ei täsmää valmisseoksen ja peruspolymeerin välillä

Suolakehruussa masterbatch-lisäyksellä masterbatsin kantoainesulalla ja peruspolymeerisulalla on usein oleellisesti erilaiset viskositeetit. Staattinen sekoitus perustuu laminaariseen virtauksen jakamiseen – kun viskositeettisuhteet ovat korkeat, alhaisemman viskositeetin komponentit kanavat mieluiten elementin geometrian läpi sen sijaan, että ne jakautuisivat tasaisesti. Tuloksena on raitoja: tiivistetyn värin tai lisäaineen nauhat vuorottelevat aliannosteltujen vyöhykkeiden kanssa, jotka näkyvät valmiissa langassa värivaihteluina eri paikoissa tai langan pituudella.

Dynaamisen sekoittimen aktiivinen roottorin leikkaus hajottaa perusseoksen viskositeettisuhteesta riippumatta, hajottaa pigmenttiagglomeraatteja ja pakottaa jakautumisen, jota passiivinen halkaisu ei voi saavuttaa. Saat suoran kuvan siitä, kuinka tämä poistaa värijuovia valmiista filamentista, katso artikkelistamme kuinka dynaaminen sulasekoitin eliminoi värijuovia masterbatch-värisessä filamenttilangassa .

Suorituskyvyn lasku pienemmällä teholla

Pyörivät linjat kulkevat usein alle nimellisen suorituskyvyn – tuotevaihdon aikana, käynnistysjaksojen aikana tai käytettäessä pienempiä denier-tuotteita. Pienennetyllä teholla sulapaineen ajovirtaus staattisen sekoittimen läpi pienenee, mikä vähentää suoraan käytettävissä olevaa halkaisuenergiaa sulan tilavuusyksikköä kohti. Sekoituksen laatu heikkenee. Tämä ei ole marginaalinen vaikutus: linjoilla, joilla suorituskyky vaihtelee 30–50 % tuotteiden välillä, staattinen sekoitin, joka toimii riittävän hyvin täydellä teholla, voi olla todella riittämätön alennettuilla nopeuksilla.

Dynaamisen sekoittimen roottorin nopeutta voidaan säätää ylläpitämään sekoitusintensiteettiä linjan tehosta riippumatta, mikä tekee siitä sopivan linjoille, joilla on vaihtelevat tuotantoaikataulut tai usein vaihdettavat tuotteet.

Oleskeluaika ja lämpöhajoamisen riski

Staattiset sekoitinelementit luovat hitaamman virtauksen vyöhykkeitä elementtien liitoksiin ja kotelon seiniin. Korkean lämpötilan polymeerisulaissa – esimerkiksi PET:n kehruu 280–295 °C:ssa – pitkittynyt viipyminen alhaisella virtausnopeudella kerää lämpöhajoamistuotteita. Ne näkyvät keltaisena värjäytymänä nimellisesti valkoisessa tai vaaleassa langassa tai geelihiukkasina, jotka tukkivat kehräyskapillaareja ja aiheuttavat pään katkeamista. Hyvin suunnitellulla dynaamisella sekoittimella, jossa on aktiivinen virtaus sekoitusvyöhykkeen läpi, on kapeampi viipymäaikajakauma, mikä vähentää kuumien pisteiden ja pysähtyneiden vyöhykkeiden riskiä.

Missä staattiset sekoittimet ovat edelleen tarkoituksenmukaisia

Staattiset sekoittimet eivät ole yleisesti huonompia – on erityisiä olosuhteita, joissa niiden yksinkertaisuus on todellinen etu.

Matalat lisäainepitoisuudet ja samanlainen viskositeetti. Kun pieni osa hyvin dispergoitunutta, alhaisen viskositeetin omaavaa lisäainetta sekoitetaan tasaisella teholla toimivaan polymeerisulatteeseen, staattinen sekoitin voi saavuttaa riittävän homogeenisuuden ilman ohjatun järjestelmän monimutkaisuutta.
Erittäin kontaminaatioherkät sovellukset. Staattisissa sekoittimissa ei ole akselitiivisteitä tai pyöriviä liitäntöjä sulatusreitillä. Sovelluksissa, joissa sinetistä johtuvan kontaminaatioriskin ei voida hyväksyä – tietyt lääketieteelliset tai optiset polymeerituotteet – liikkuvien osien puuttuminen on pätevä argumentti staattisen sekoittumisen puolesta.
Erittäin suuren volyymin, yhden tuotteen linjat kiinteällä suorituskyvyllä. Linjalla, joka käyttää yhtä tuotetta nimelliskapasiteetilla 24 tuntia vuorokaudessa ja perusseoksen kantajalla, jonka viskositeetti on sovitettu peruspolymeeriin, staattinen sekoitin, joka on mitoitettu oikein kyseiseen olosuhteisiin, voi toimia riittävästi. Rajoitus tulee näkyviin, kun olosuhteet muuttuvat.

Keskeiset valintakriteerit: Mikä tyyppi sopii sovellukseesi

Taulukko 2 — Sekoittimen tyypin valintaopas käyttöolosuhteiden mukaan
Kunto	Suosii Dynamic Mixeria	Suosittelee staattista sekoitinta
Valmistusviskositeetti vs peruspolymeeri	Korkea viskositeettisuhde (epäsopivuus)	Samanlainen viskositeetti
Suorituskyvyn vaihtelu	Toistuvat vaihdot tai vaihtelevat hinnat	Vakaa yksihintainen tuotanto
Värin/lisäaineen tasalaatuisuusvaatimus	Tiukka - hienodenier, muoti, tekninen lanka	Keskivahva – hyödyke- tai teollisuuslanka
Masterbatch-lisäyssuhde	Vaihteleva tai korkea pitoisuus	Kiinteä alhainen pitoisuus
Huoltokapasiteetti	Strukturoitu suunniteltu huolto-ohjelma olemassa	Minimaalinen huoltoresurssi
Polymeerin käsittelylämpötila	Korkea lämpötila ja hajoamisriski	Alempi lämpötila, pienempi hajoamisherkkyys

Useimmille sulatekehruulinjoille, joissa on masterbatch-väriä tai toiminnallisia lisäaineita – missä tuotantokyky vaihtelee, masterbatsin viskositeetti eroaa peruspolymeeristä ja langan laatuvaatimukset ovat tiukat – dynaaminen sekoitin on sopivampi valinta. Ylläpitotarve on todellinen, mutta se on hallittavissa ja se on huomattavasti suurempi kuin laadun tasaisuusetu vaativissa kehruussovelluksissa.

Shengbangin dynaaminen sekoitin kehruu- ja muovisulatussovelluksiin

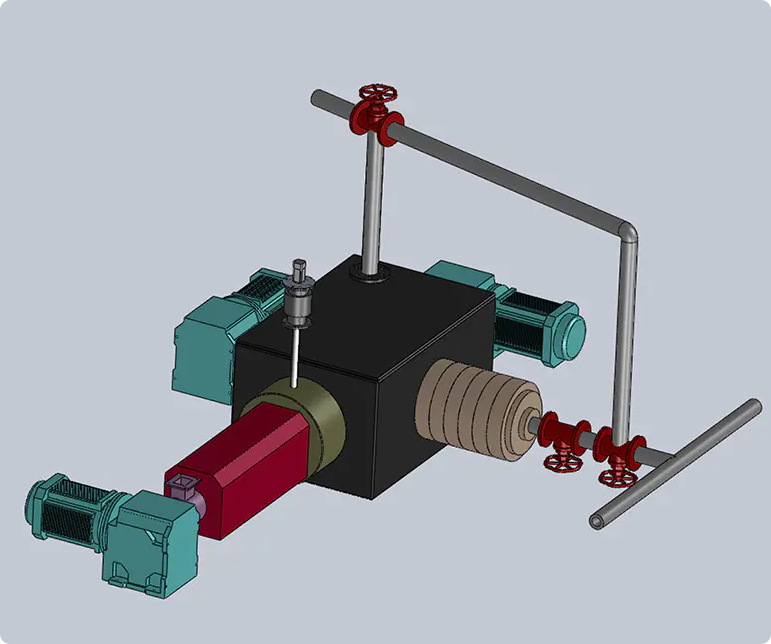

Shengbangin Dynamic Mixer on patentoitu tuote, joka on kehitetty erityisesti kemiallisten kuitujen kehruuun ja muovisulan homogenointiin. Se kattaa laajan valikoiman käyttöasteikkoja, joiden paineluokat ovat 5, 15, 25 ja 45 MPa, roottorin halkaisijat 25 - 300 mm ja kapasiteetti 0,2 - 50 L. Lämmitys on saatavana sekä öljylämmitys- että sähkölämmityskokoonpanoina. Käyttöteho vaihtelee 15 - 160 kW roottorin maksiminopeudella 50 r/min.

Kemiallisten kuitujen kehruun lisäksi sama sekoittimen rakenne koskee kalvoja, musteita ja muita polymeerinkäsittelysovelluksia, jotka edellyttävät tasaista sulasekoitusta. Suorituskyky validoidaan Shengbangin omassa kehruulaboratoriossa, jossa sekoittimen käyttäytymistä voidaan testata todellisissa tuotantoolosuhteissa asiakkaan kohdepolymeeri- ja masterbatch-järjestelmällä ennen linjaintegrointia.

Katso täydelliset tuotetiedot ja konfigurointivaihtoehdot osoitteesta Dynaaminen mikseri product page . Jos haluat keskustella sovelluksestasi – polymeerityypistä, tehoalueesta, perusseoksen lisäyssuhteesta ja sekoituksen laatuvaatimuksista – ota yhteyttä suoraan Jiaxing Shengbang Mechanical Equipment Co., Ltd.:hen.
